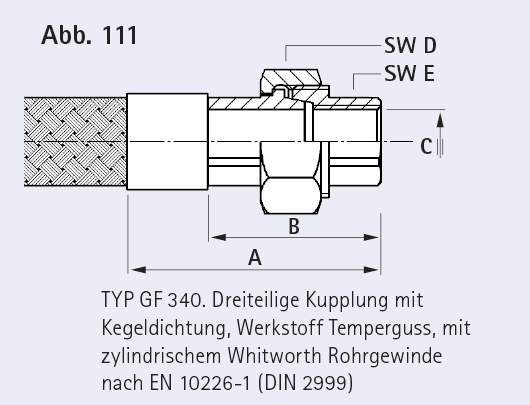

Abmessung Standardausführung Abb. 111

WIG geschweißte Schlauchanschlüsse für Edelstahl-Metallschläuche.
Standardausführungen der Anschlüsse wie angegeben bei den Abbildungen.

TYP GF 340. Dreiteilige Kupplung mit Kegeldichtung, Werkstoff Temperguss, mit zylindrischem Whitworth Rohrgewinde nach EN 10226-1 (DIN 2999)

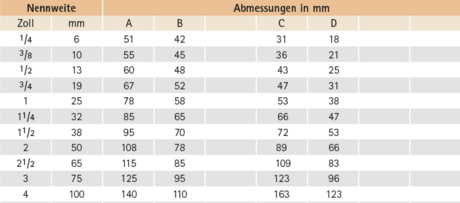

Datentabelle: TYP GF 340. Dreiteilige Kupplung mit Kegeldichtung, Werkstoff Temperguss, mit zylindrischem Whitworth Rohrgewinde nach EN 10226-1 (DIN 2999)

Änderungen vorbehalten
