Typ HR I/E – enggewellt

Beschreibung

Metall-Wellschlauch mit enger Ringwellung, aus einem stumpfgeschweißten Rohr gefertigt. Der Schlauch kann mit einer oder zwei Edelstahldrahtumflechtungen versehen werden.

Ausführung

1.4541, 1.4404 Hasteloy, Monell, andere Werkstoffe auf Anfrage

Hauptanwendung

Förderung von allen Medien innerhalb eines weiten Temperaturbereichs.

Einbau: statisch oder für zyklische Bewegungen mit schwacher Amplitude.

Der Schlauch, durch seine Bauart vollkommen dicht, ist für zahlreiche Anwendungen in den folgenden Industrien geeignet: Chemie, Petrochemie, Kälte-, Atom- und Wärmetechnik usw. Torsion ist unbedingt zu vermeiden.

Druck

Die Tabelle zeigt folgende Druckwerte:

Pr = Platzdruck unter „normalen” Bedingungen (Schlauch geradlinig und unbeweglich, Innendruck hydrostatisch, Temperatur + 20 °C).

Pn = Nenndruck formel druckberechnung = höchster Betriebsdruck nach EN 10380 unter „normalen” Bedingungen

Praktische Regel: Ps = Pn · formel druckberechnung

Ps = Höchster Betriebsdruck unter Betriebsbedingungen
Kt = Korrekturfaktor für Temperatur
Ks = Sicherheitsfaktor, abhängig von Anwendungsbedingungen

Alle Schlauchleitungen werden gemäß den Voraussetzungen der DIN EN ISO 10380 geprüft. Der Prüfdruck beträgt dabei das 1,5-fache des Betriebsdrucks, umgerechnet auf 20 °C.

Biegung

Biegeradius = Aufrollradius +

Die Tabelle zeigt Werte für:

Rs = Theoretischer statischer Mindestbiegeradius (Schlauch unbeweglich)
Rd = Theoretischer dynamischer Mindestbiegeradius (wiederholte Biegung)

Die theoretischen Werte sind unter schwachem Druck und für Temperaturen zwischen - 30 °C und + 150 °C zulässig.

Praktische Regel:

  • für – 30 °C < t < + 150 °C mit Betriebsdruck Pu
    Biegeradius = Rs (oder Rd) ·
  • für t < - 30 °C oder t > + 150 °C, gleichgültig welche Pu
    Biegeradius = Rs (oder Rd) · 1,5

Temperatur

Optimale Beständigkeit von - 269 °C (flüssiges Helium) bis + 550 °C, unter Berücksichtigung der obigen Angaben.

Edelstahlwellschlauch aus Werkstoff 1.4541/1.4404 (AISI 321/316L),
mit oder ohne Umflechtung Werkstoff 1.4301/1.4404 (AISI 304/316L)

Wertetabelle Edelstahlwellschlauch aus Werkstoff 1.4541/1.4404 (AISI 321/316L),  mit oder ohne Umflechtung Werkstoff 1.4301/1.4404 (AISI 304/316L)
Rattay Edelstahl Wellschlauch Typ HR I/E – Enggewellt

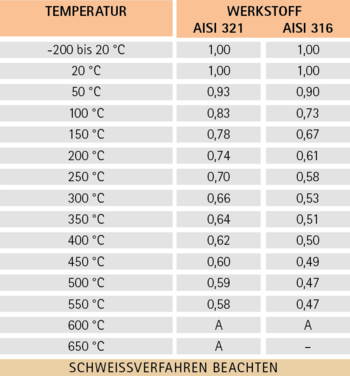

Wertetabelle Edelstahlwellschlauch Temperatur und Werkstoff
